Bộ hiển thị và điều khiển PM1403

Model: PM1403
Hãng: Radmetron – CH Belarus

Đầu dò: không có
Thời gian thiết lập chế độ vận hành, không quá: 60 giây
Kích thước: 155 х 85 х 38 mm
Khối lượng: 0,45 kg
Mức bảo vệ chống xâm nhập: IP65
Thời gian phục hồi trung bình: 60 phút

MÔ TẢ

+ Bộ hiển thị và điều khiển PM1403 được thiết kế để hiển thị thông tin khi kết hợp với các đầu dò thông minh bên ngoài, cho phép lập trình các chế độ vận hành và xác định thành phần phóng xạ. Thiết bị này không thể hoạt động độc lập mà phải kết nối với các đầu dò ngoài.
+ Thiết bị hiển thị các menu và kết quả đo, lưu trữ phổ phát quang tích lũy trong bộ nhớ vĩnh viễn, đồng thời hỗ trợ kết nối với máy tính và nhận thông tin GPS, truyền dữ liệu qua các giao diện USB và Bluetooth.

Nguyên lý hoạt động: Thiết bị ghi nhận bức xạ gamma, alpha, beta, và nơtron (đo suất liều tương đương, tốc độ đếm, và tích lũy phổ scintillation của bức xạ gamma) qua các đầu dò ngoài. Bộ vi xử lý trong thiết bị điều khiển các chế độ hoạt động (tùy thuộc vào loại đầu dò kết nối), màn hình LCD với đèn nền, bộ nhớ không xóa, bàn phím, các mô-đun GPS và Bluetooth, đồng thời xử lý thông tin nhận được từ đầu dò. Thiết bị cũng được trang bị loa cảnh báo âm thanh tích hợp.

Đặc điểm:

+ Các khối đầu dò bên ngoài có thể thay thế cho bức xạ alpha, beta, gamma và nơtron.
+ Nhận dạng nhanh chóng và chính xác các đồng vị phóng xạ.
+ Vỏ thiết bị kín, chịu va đập, đạt chuẩn IP65.
+ Cảnh báo bằng âm thanh và hình ảnh.
+ Tích hợp mô-đun GPS / GLONASS.
+ Cung cấp giao diện USB và RS-485.

Ứng dụng:

– Kiểm soát phóng xạ trong quản lý sự cố hạt nhân và khử nhiễm.
– Giám sát phóng xạ môi trường và dịch tễ học.
– Kiểm soát phóng xạ trong ngành công nghiệp hạt nhân.
– Đội ứng cứu khẩn cấp và lực lượng phản ứng đầu tiên.
– Kiểm soát hải quan và biên giới.

Ứng dụng bộ hiển thị và điều khiển

Mô tả sản phẩm

Model: PM1403
Hãng: Radmetron – CH Belarus

Đầu dò: không có
Thời gian thiết lập chế độ vận hành, không quá: 60 giây
Kích thước: 155 х 85 х 38 mm
Khối lượng: 0,45 kg
Mức bảo vệ chống xâm nhập: IP65
Thời gian phục hồi trung bình: 60 phút

MÔ TẢ

– Bộ hiển thị và điều khiển PM1403 là thiết bị đa chức năng, có khả năng kết nối mạng, được thiết kế để đo lường tất cả các loại bức xạ ion hóa, tích lũy phổ gamma và nhận dạng các đồng vị phóng xạ.
– PM1403 hỗ trợ việc tìm kiếm, phát hiện và định vị các nguồn bức xạ alpha, beta, gamma và nơtron, đồng thời cho phép đo cường độ bức xạ và nhận dạng các vật liệu phóng xạ mà nó phát hiện.
– Bộ PM1403 có thể bao gồm các thành phần sau: bộ hiển thị BOI-PM1403 và các đầu dò ngoài, bao gồm đầu dò gamma (BDG2 và BDG3), đầu dò alpha và beta (BDAB), và đầu dò bức xạ nơtron (BDN).

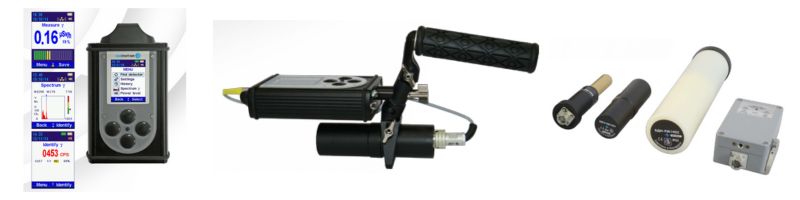

Ảnh bộ hiển thị và điều khiển

Chức năng
– Đo suất liều tương đương môi trường và liều tương đương môi trường của bức xạ photon và nơtron.
– Nhận dạng thành phần đồng vị phóng xạ của nguồn phóng xạ, ngay cả khi bị che chắn (với BOI + BDG3).
– Đo mật độ dòng bức xạ alpha và beta.
– Tích lũy, xử lý, lưu trữ và hiển thị phổ bức xạ gamma.
– Tìm kiếm và phát hiện các nguồn bức xạ alpha, beta, gamma và nơtron.

Thiết bị bộ hiển thị và điều khiển PM1403

Các chế độ hoạt động
• Đo suất liều tương đương (DER) của bức xạ photon
• Tìm kiếm nguồn bức xạ photon
• Đo mật độ dòng bức xạ α, β
• Ghi nhận và tích lũy phổ scintillation của bức xạ γ
• Nhận dạng nguồn bức xạ γ
• Lập trình các chế độ hoạt động của đầu dò
• Giao tiếp với máy tính

Bộ đầu dò bức xạ PM1403

BDG2 – Đầu dò GM, đầu dò bức xạ gamma
BDG3 – Đầu dò CsI(Tl), đầu dò bức xạ gamma
BDN – Đầu dò He-3, đầu dò bức xạ nơtron
BDAB – Ống đếm tỉ lệ, đầu dò bức xạ alpha-beta

THÔNG SỐ KỸ THUẬT

Tên	Thông số kỹ thuật	Ảnh
Bộ hiển thị và điều khiển BOI-PM1403	[1] Đầu dò: sử dụng đầu dò bên ngoài (có thể lựa chọn) [2] Các chế độ hoạt động: • Hiển thị thông tin từ đầu dò được kết nối • Lập trình các chế độ hoạt động cho đầu dò bên ngoài • Nhận dạng đồng vị phóng xạ (khi sử dụng với BDG3) • Các chế độ khác tùy theo loại đầu dò được kết nối • Kết nối USB, RS-485 [3] Nguồn điện: 2 pin Li-pol [4] Thời lượng pin: tối thiểu 12 giờ [5] Khối lượng: 450 g
Khối đầu dò gamma BDG2-PM1403	[1] Đầu dò: Ống đếm Geiger-Müller (GM tube) [2] Các chế độ hoạt động: • Đo suất liều bức xạ photon • Đo liều bức xạ photon • Dải đo suất liều: 0,1 μSv/h – 10 Sv/h • Dải đo liều: 0,01 – 9999 mSv • Dải năng lượng: 0,03 – 3 MeV

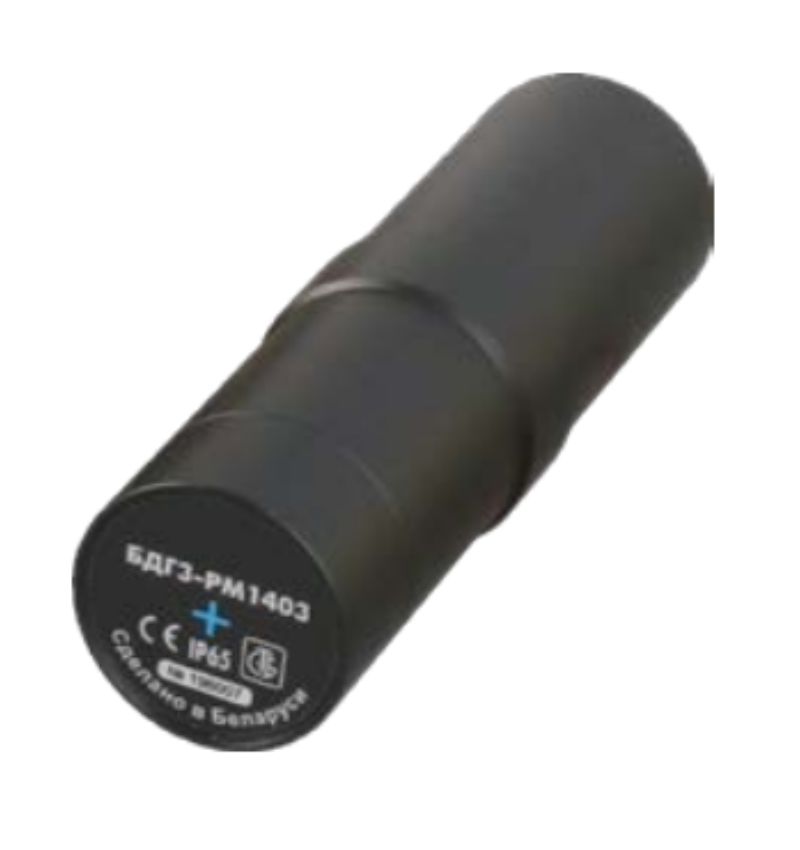

Khối đầu dò gamma BDG3-PM1403	[1] Đầu dò: Tinh thể CsI(Tl) [2] Các chế độ hoạt động: • Đo suất liều bức xạ photon • Tìm kiếm nguồn bức xạ photon • Tích lũy phổ scintillation của bức xạ gamma [3] Thông số kỹ thuật: • Dải đo suất liều (với ¹³⁷Cs): 0,1 – 40 μSv/h • Dải năng lượng: 0,05 – 3 MeV • Độ nhạy gamma (với ¹³⁷Cs): 200 s⁻¹/(μSv/h) • Dải tốc độ đếm: 1 – 9999 s⁻¹ • Độ phân giải năng lượng tương đối (với ¹³⁷Cs): không lớn hơn 8,5%
Khối đầu dò nơtron BDN-PM1403	[1] Đầu dò: He-3 [2] Các chế độ hoạt động: • Đo suất liều bức xạ nơtron (với bức xạ Pu-α-Be đã được định hình) • Tìm kiếm và ghi nhận bức xạ nơtron [3] Thông số kỹ thuật: • Dải đo suất liều: 1 μSv/h – 5 mSv/h • Dải năng lượng: từ nơtron nhiệt đến 14 MeV • Dải tốc độ đếm: 1 – 4000 s⁻¹ • Độ nhạy bức xạ nơtron, không thấp hơn: 0,65 xung⋅cm² – đối với Pu-α-Be 4,5 xung⋅cm² – đối với nơtron nhiệt
Khối đầu dò α- và β-radiation BDAB-PM1403	[1] Đầu dò: Ống đếm tỉ lệ [2] Các chế độ hoạt động: • Tìm kiếm bức xạ α và β • Đo mật độ dòng bức xạ α • Đo mật độ dòng bức xạ β [3] Thông số kỹ thuật: • Độ nhạy bức xạ α: không thấp hơn 3 xung⋅cm² • Độ nhạy bức xạ β: không thấp hơn 2 xung⋅cm² • Dải năng lượng: 0,15 – 3,5 MeV • Dải đo mật độ dòng bức xạ α: từ 1 đến 5 × 10⁵ min⁻¹⋅cm⁻² • Dải đo mật độ dòng bức xạ β: từ 10 đến 10⁶ min⁻¹⋅cm⁻²
